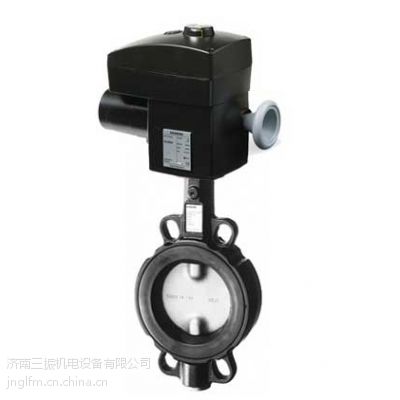

西门子电动蝶阀 VKF46... VKF46...TS
? 阀体：灰铸铁 EN-GJL-250 (到 DN 300)
球墨铸铁 EN-GJS-400-15 (DN 350 及以上)
? 口径：DN 40…600
? 流通能力：kvs 50…29300 m3/h
? 适用于PN 6, PN 10 及 PN 16 对夹法兰之间，符合 *** 7005 标准
? 紧密封，符合标准 EN 12266-1，泄漏等级为 A
? 免维护
? 可与 ASK46… 系列手动调节器配合 (到 DN 400)
? 可与SQL35.00, SQL85.00 或 SQL36E…三种电动执行器配套
应用
适用于供热、通风及空调系统中，作为电动、手动控制或截止阀，符合船舶和电站的技术要求．
? 用于开式或闭式系统中
? 两位控制（开/关）
? 三位控制
? 用于锅炉、制冷机及冷却塔环路
? 换热器或整个换热站水流的开/关选择控制
技术参数： 角位移
介质温度
允许工作压力
阀体
阀门内部材料 | 90°
-15-120°C
1600KPar
≤DN300:铸铁EN-GJL-250
≥DN350:球墨铸铁EN-GJS-400-15
≤DN300:不锈钢
≥DN350:镀镍钢 |
|
型号概览：(VKF46...) 型 号[两通阀] | | | △Pmax（SQL35） | △Pmax（SQL36E65） | △Pmax(SQL36E110) | △Pmax(SQL36E160) | VKF46.40 | 40 | 50 | 1600 | | | | VKF46.50 | 50 | 85 | 1600 | | | | VKF46.65 | 65 | 215 | 1600 | | | | VKF46.80 | 80 | 420 | 1600 | | | | VKF46.100 | 100 | 800 | 1600 | | | | VKF46.125 | 125 | 1010 | 1000 | | | | VKF46.150 | 150 | 2100 | | 1600 | | | VKF46.200 | 200 | 4000 | | 1000 | | | VKF46.250 | 250 | 6400 | | | 1000 | | VKF46.300 | 300 | 8500 | | | 1000 | | VKF46.350 | 350 | 11500 | | | 600 | | VKF46.400 | 400 | 14500 | | | 300 | | VKF46.450 | 450 | 20500 | | | | 300 | VKF46.500 | 500 | 21000 | | | | 300 | VKF46.600 | 600 | 29300 | | | | 300 | VKF46.350TS | 350 | 11500 | | | | 1000 | VKF46.400TS | 400 | 14500 | | | | 1000 | VKF46.450TS | 450 | 20500 | | | | 1000 | VKF46.500TS | 500 | 21000 | | | | 1000 | VKF46.600TS | 600 | 29300 | | | | 1000 |
△Pmax阀门允许压差 |
